近年来，Micro LED显示市场在过去几年以较快的速度增长，增长率显着，这背后凝聚了行业厂商与研发人员的付出。近日，在科研团队以及行业厂商的努力之下，Micro LED产业又获得了重大突破。

产研合作！Micro LED技术上取得新进展

近期，厦门市未来显示技术研究院张荣教授与南京大学、东南大学、天马微电子股份有限公司等单位合作提出了基于MoS₂薄膜晶体管驱动电路、单片集成的超高分辨Micro LED显示技术方案。

据悉，该团队开发出非“巨量转移”的低温单片异质集成技术，采用近乎无损伤的大尺寸二维半导体TFT制造工艺，实现了32 × 32阵列1270 PPI的高亮度、高分辨率微显示器，可以满足未来微显示、车载显示、可见光通讯等跨领域应用。

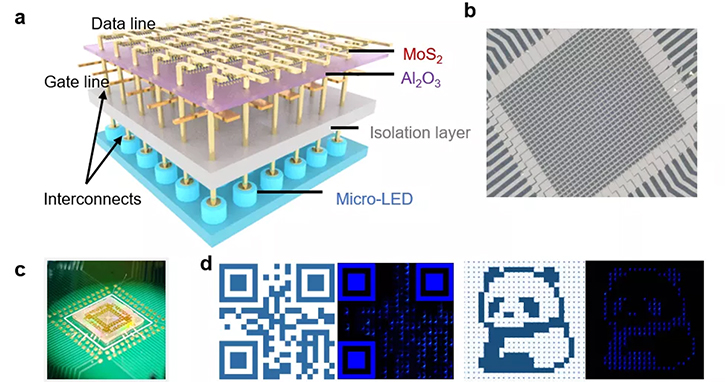

原子级薄晶体管矩阵驱动的三维单片微型LED显示器

值得注意的是，这是在国际上首次将高性能二维半导体TFT与Micro LED两个新兴技术融合，为未来Micro LED显示技术发展提供了全新技术路线。

资料显示，未来显示技术研究院依托厦门大学和嘉庚创新实验室推动筹建，并与三安光电、乾照光电、天马微电子等行业龙头创新企业建立紧密合作关系。未来显示技术研究院聚焦新型显示产业发展战略需求，以Micro LED显示技术为主攻方向，专注于产业共性技术、前瞻性技术、显示集成技术等的开发与转移。

轻松降本！一韩厂堆叠式Micro LED制造技术荣获政府肯定

10月13日，Youngwoo DSP宣布，其“超细R/G/B堆叠Micro LED光源及显示用像素制造核心技术被选为政府债券项目。该项目期限至2024年12月31日，项目总成本为253.6亿韩元。

据了解，“堆叠式Micro LED制造技术”是一种以晶圆为单位处理Micro LED芯片的方法，以便将Micro LED用作超高分辨率显示面板。该技术利用几十微米大小的R/G/B堆叠Micro LED光源制造技术，可以制造出360 PPI的R/G/B像素多重排列的部件。值得注意的是，该技术可以在像素密度高的同时解决对位精度问题，实现传质；同时还可大幅缩短包装工序时间，轻松降低成本。

目前，Micro LED主要应用于超大显示行业。当数十万颗Micro LED芯片转移到封装基板上时，会出现时间、稳定性等问题，导致对准精度不佳。为此，Micro LED在中小尺寸显示产品中的引入受到了限制。

“堆叠式Micro LED制造技术”可用于智能手表、汽车平视显示器和增强现实 (AR) 显示器等各个领域。随着对增强现实等下一代视觉系统需求的增长，对具有高光效和稳定耐用性的超小型、超高分辨率Micro LED显示技术的需求预计会增加。

 Youngwoo DSP CEO Park Geum-seong 表示：“基于在开发显示检测设备过程中积累的技术，我们将尽最大努力克服 Micro LED 的技术限制，继续创造协同效应现有的显示检测设备业务。”

小结

行家说产业研究中心认为：在市场需求驱动下，LED行业竞争处于白热化阶段，国内外企业都在不断寻求新的突破。

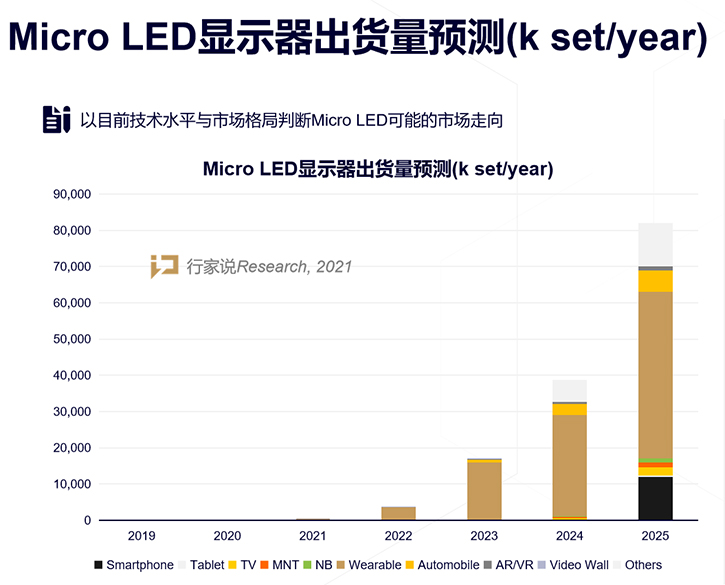

 从Micro LED的潮流与应用领域探讨，2019-2020以Sony的Crystal大屏为主；穿戴式(手环/手表)因技术门槛与成本阻碍相对低，预计可在2021年导入市场；2022年进入增长期，TV应用预计于2022-2023导入，初期以超大尺寸(85吋以上)为主，2024年左右进入75/65吋市场，开始提升出货能见度；行动PC(NB/Tablet)对功耗设计要求更高，预计于2024年左右可达商业化标准，小量出货预计手机应用于2025年登场，最大决定因素是Apple的发展进度。

随着越来越多企业投入Micro LED技术的发展与研究，对Micro LED技术推动而言是一个可喜的信号。与往年相比，2021年各方在Micro LED技术上取得的进展均产业起关键性的推动作用，在知名厂商的带动下，各类终端产品也逐步面世，这意味着厂商和消费者离Micro LED又迈进了一大步。
